尚控智能CEMS煙氣在線監測系統適用于高溫、高濕、高腐蝕性煙道環境的氣體粉塵濃度在線實時監測。具有測量精度高、穩定性好、結構模塊化、操作簡單、運維便捷等顯著優點,產品通過CE/FCC認證,性能媲美國際同類產品。
該方案采用上架式平板電腦,便于19寸機柜安裝,15寸或17寸LCD,分辨率1280*1024,5線制工業電阻觸摸屏,搭載Intel® Celeron® J1900 CPU,包含4個USB2.0、2USB3.0、6個COM口,2個以太網口,全部I/O接口采用防浪涌設計,非常適合惡劣電磁環境下連續運行。模塊S-7017A+、S-7024量程4-20mA或1-5V,測控精度高,抗干擾能力強,安裝方便,調試簡單,模塊通過RS485總線接連到西門子S7-200PLC的COM口,PLC通過簡單的MODBUS指令讀寫模塊數據,比PLC擴展模塊的精度高,成本低,此方案實現最優性?xún)r(jià)比,優于直接采用西門子I/O模塊,同時該組合便于擴充,可根據需求增加其他S-7000模塊,客戶還可根據需求,使用尚控研發的sicstm_7000_Utility調試軟件,對S-7000系列模塊進行個性化設置。
尚控S-7000系列485遠程I/O模塊品種齊全,包含模擬量輸入/輸出,數字量輸入/輸出,數字量輸入/繼電器輸出及計數/頻率多種規格,具備3000V隔離保護,寬電壓輸入,通訊距離長,接線簡單,易于安裝等特點,并全面支持ASCLL和Modbus/RTU兩種通訊協議,易于客戶與其他設備和軟件集成。
CEMS煙氣在線分析系統的優勢及特點:
-
自主核心技術和嚴格環境測試,確保產品達到業內領先的靈敏度和穩定性;
-
基于煙塵顆粒物的前向散射原理具有極其高的靈敏度及分辨力,可在線連續測量超低濃度的煙塵粒子排放;
-
采用自適應分檔的方法,也可以測量較高顆粒物濃度的現場測量,具有相當寬的動態范圍;
-
通過采樣管伴熱和測量氣室加熱設計,可以用于被測氣體含有極高濕度的場合;
-
配備等速采樣模塊,可動態跟蹤煙氣流速;
-
可用于各種污染排放源的顆粒污染物濃度實時連續測量,可配套CEMS系統,也可單獨一臺或幾臺連續接成一套煙塵監測網絡(luò ),共用一個平臺。
-
所有設備都具有標準4-20信號輸出,便于擴展;
-
多功能,既可做監測,又可做控制;
-
報表數據格式符合中國環保標準。
模塊及平板電腦的技術參數:
-
模塊:8路電壓電流采集模塊
-
16位分辨率
-
8路差分通道
-
10、100次/秒采樣率
-
支持獨立通道設置
-
3000VDC隔離電壓
-
支持ASCLL碼,MODBUS RTU通訊協議
-
工作電壓+10V~+48V DC
-
工作溫度-40℃~85℃
-
平板電腦:
-
1280*1024分辨率LCD液晶顯示屏
-
高溫五線制電阻式觸摸屏
-
工作溫度0~+60℃
-
支持壁掛式、嵌入式,上架式安裝
-
CE/FCC國際認證
-
面板提供USB2.0擴展接口
-
前面板IP65防護等級
-
達到EMI/EMC標準、抗電磁干擾內部結構設計
-
ESD接觸8KV,空氣15KV

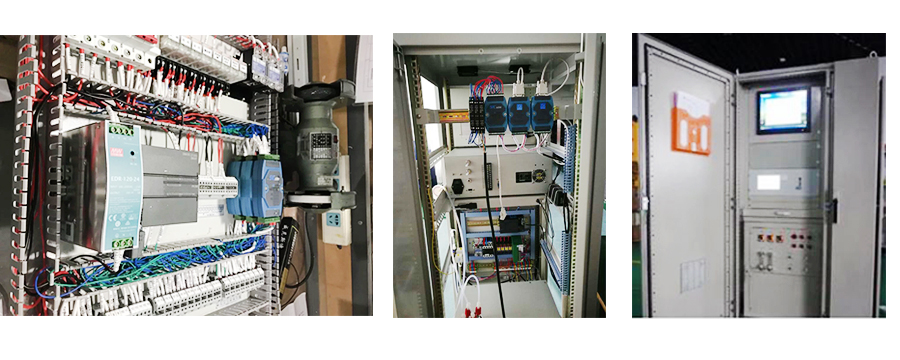

客戶現場應用:
