尚控智能以客戶需求為出發點,為客戶提供全方位的解決方案
PD-1520L-AQ是一款尚控智能科技自主研發制造,專為電火花加工機床設計,實現人機交互的的嵌入式超薄型工業觸控面板。
數控設備

PD-1520L-AQ配備15.6"分辨率為1920x1080的高清液晶顯示屏, 支持多種信號傳輸接口,包括VGA、HDMI、DVI以及音頻接口;后面板OSD控制按鍵幫助用戶針對不同的應用環境,將液晶顯示屏幕調整到最佳狀態;支持直流12V電源輸入,特殊需求支持直流6~30V寬電壓輸入,直流寬壓防浪涌電源設計,可適應電磁環境復雜的工業現場。電源接頭采用緊固型綠色端子,防止使用過程中意外脫落;。

觸控屏幕采用投射式電容觸摸屏,支持10點觸摸,抗干擾能力強,極具穩定性。支持多種信號傳輸接口,包括VGA、HDMI、DVI以及音頻接口:內置的3口USB擴展便于文件傳輸和藍牙等USB設備的接入。精細處理的鋁合金面板精美環保,防塵防水,輕薄堅固的機身設計非常適合VESA支架安裝。

PD-1520L-AQ采用最先進的數字均衡技術,通過軟硬件的結合,完全解決了DVI長距離抗干擾的問題。20米長線驅動下依然清晰穩定; PD-1520L-AQ通過對整機結構以及附加屏蔽層、圖案和RC參數的優化設計,良好解決了干擾對觸摸屏的影響,確保在工廠EMC環境下觸摸精準流暢,無跳點。整機ESD可達到接觸8KV,空氣15KV,產品通過FCC和CE認證,與德國B(niǎo)ECKHOFF控制器配套應用于激光切割機,產品遍布歐美等國家。

PD-1520L-AQ的基礎上,還可以為客戶定制各種特殊需求,以滿足不同的應用,如寬溫環境,DP或HDMI接口,20米以上超長距離,急停及I/O操作按鈕。屏幕180度翻轉、防指紋、防反光、防眩暈、防水、防油,以及手套操作,安裝方式還可以使懸臂式安裝,同時提供穿管DVI線、操作手柄掛件等配件。



主要技術指標:



·15.6寸1080P全高清TFT LED液晶顯示屏

·抗干擾投射式十點觸摸電容屏

·3個USB2.0擴展接口

·6鍵OSD

·鎂合金前面板與IP65防護等級

·達到EMI/EMC標準、抗電磁干擾內部結構設計

·可鎖定的接口連接器USB、DVI、電源)

·VESA安裝采用超薄設計,安裝方便

·ESD接觸8KV,空氣15KV

·穿管DVI(可選)

·操作手柄掛件(可選)

·電源:DC 6~30V/2A

·工作溫度:0℃~50℃

·相對濕度:10℃~95℃

·產品通過FCC和CE認證

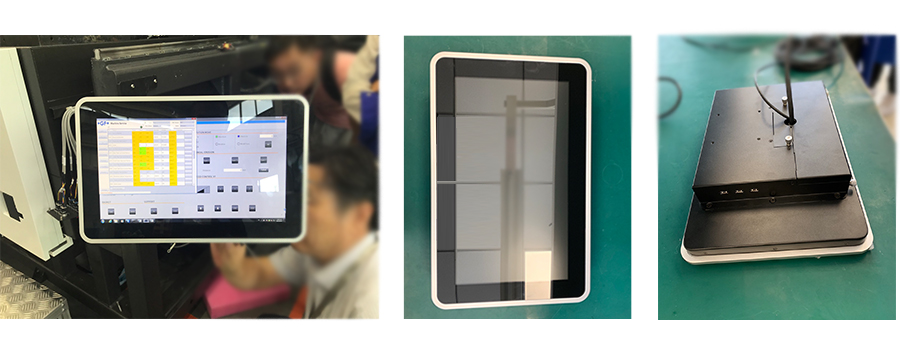

現場應用:

客戶的使用需求:

①工業環境具有多塵、多油漬、多水等特點,工業觸控面板性能需達到工業級別;

②工業使用場景設備多,強干擾,,且干擾多。工業觸控面板需具有防干擾特性;

③產線工作運行時間長,為保證生產效率,工業觸控面板需具備穩定性能;

④由于工業使用場景復雜,工業觸控面板需靈活的安裝方式。

產品優勢:

PD-1520L-AQ支持面板嵌入式安裝,只需要4顆拉鉤擰緊即可完成,安裝和維護非常簡便。

通過VESA安裝孔可構成壁掛、支架和懸臂等多種安裝方式。

前面板符合NEMA/IP65防水防塵標準,杜絕安裝在控制機柜時因現場飛濺的水滴和水蒸氣進入主機,影響設備運行。

高強度全鋼箱體結構,使其能夠適應工業現場惡劣的工作環境。

采用工業級液晶顯示驅動板,增強的抗干擾和濾波功能,有效抵御來自于激光切割機內部大功率電機、伺服和激光發生器所帶來的干擾,呈現優質的顯示效果。

機身采用工業級循環散熱設計,有效排放機內熱量,確保全天候穩定運行。

采用電容式觸摸屏,使用方便,性能穩定,使用壽命長。另外還有針對現場環境進行的高級進階觸摸調試,使觸摸屏達到非常高的精度和高速的觸摸響應。

具有很強的抗干擾能力,在灰塵和油污大的環境下都能很好的使用。

用戶反饋:

    尚控智能科技工業觸控面板的性能完全滿足用戶的需求。同時,根據用戶不同的使用需求,全面的定制化服務,讓尚控智能科技更能針對性的幫助用戶解決使用痛點。
