一、 項目概述
車載人機接口系統是車載設備和司機交互信息的接口,可通過文字、圖像、聲音等方式將設備運行的信息傳遞給司機,又可通過司機輸入將查詢或參數設置信息輸入到車載設備中。
該系統用于輔助司機進行列車的安全駕駛,它通過顯示屏給司機提供清晰、直觀的駕駛信息,通過觸摸屏操作輔助司機完成一系列信息錄入和設備日檢功能。司機界面可以根據用戶的需求進行人性化設計。

二、 系統要求
1.硬件平臺:高性能嵌入式主板,具有強大的數據處理能力和邏輯控制能力;
2.軟件平臺:嵌入式實時操作系統,采用高級語言編程,保證系統的高可靠性和高移植性;
3.顯示屏:顯示直觀清晰,要求陽光下可視,同時可以實現多任務的顯示模式;
4.采用雙網冗余技術和安全通信協議與ATP進行通信,有效保證信息的安全性和可用性;
5.大容量存儲,同時抗震性能要滿足列車使用環境;
6.對外接口豐富,可提供RS232、USB及RJ45接口與外圍設備通訊;

三、尚控解決方案

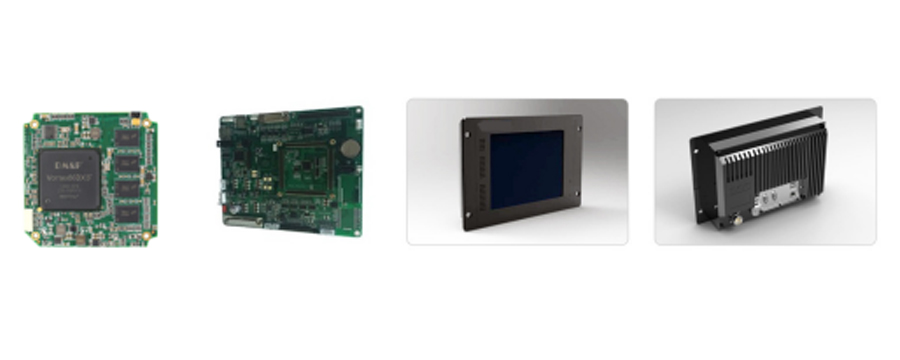

1. 整體方案:SOM核心模塊+擴展底板;
2. 系統配置:Wince7.0嵌入式操作系統;
3. 硬件配置:主頻雙核1G,內存板載1G,存儲板載8G ;
4. 顯示配置: LVDS,12寸LED液晶屏,高亮800,陽光下可視;
5. I/O接口:2*CAN、2*RS232、2*LAN、4*USB;
6. 環境溫度:-40℃-+85℃;
7. 特殊要求:EN50155認證,三防漆,網口隔離,under fill;

系統架構:
